測試波形分析與定標(三）

閃絡法電流取樣測試波形

高壓閃絡法測試電纜故障時，其波形變化較大，但大部分測試波形都有共同點，及各類性質(zhì)的故障反射波形全為正波形，且前沿有負反沖，以電流取樣為例，閃絡法測試時其測試波形如圖6.3所示：

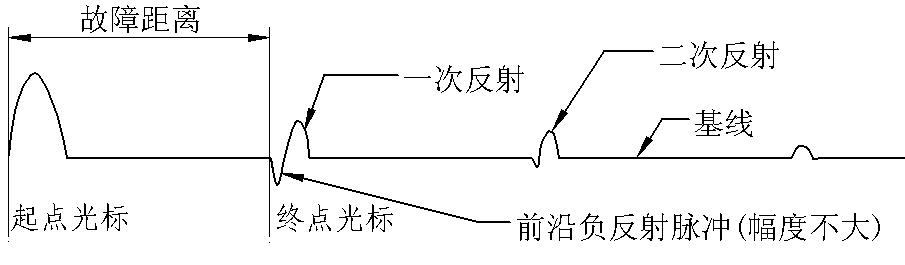

　　　　　　　圖6.3　　閃絡法電流取樣測試波形

波形特點：發(fā)射波形為正脈沖波形，反射波形為正脈沖波形，但脈沖前沿有一個向下的負反沖，隨故障不同，負反沖大小有較大差別。

定光標方法：在發(fā)射脈沖上升沿與基線交點處定光標起點，在反射脈沖負反沖下降前沿與基線交點處，定光標終點。若在測試時反射脈沖無前沿負反沖，終點光標定在反射脈沖上升沿與基線交點處。
