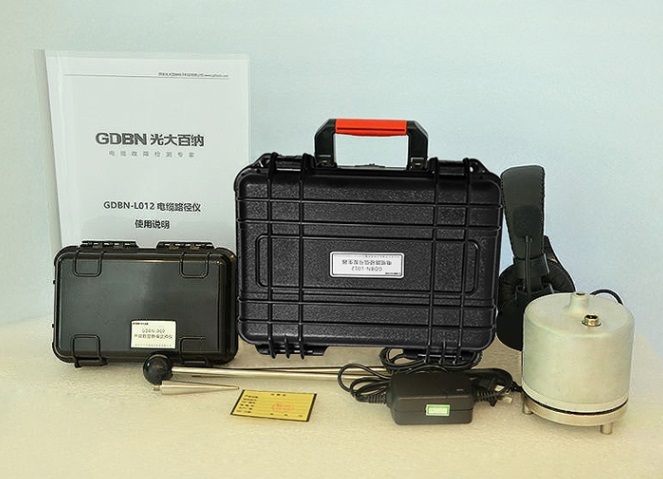

電纜路徑儀主要用于快速定位電纜故障點，適用于供電部門快速修復電源線。具有速度快，精度高，使用方便靈活等特點。它在大多數電力工人中非常受歡迎，但關于它的工作原理，有很多朋友還不是很清楚，下面小編就詳細的為大家介紹一下。

電纜路徑儀是以電磁波在傳輸過程中的反射原理和電磁感應原理為基礎，結合數字濾波 、無線接收、軟件控制而設計的高科技產品。　　

其基本工作原理是：由發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，金屬管線感應到電磁波后，在線纜表面產生感應電流，感應電流就會(huì )沿著金屬線纜向遠處傳播，在電流的傳播過程中，又會(huì )通過該線纜向地面輻射出電磁波，這樣當地下金屬管線測試儀接收機在地面探測時，就會(huì )在地下金屬管線正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。

儀器發射機工作模式：　　

　　發射機具有四種工作模式（直連法、夾鉗耦合法、感應法和回路電阻測量），要保證信號在目標金屬管線上可靠傳輸，線路中必須有可靠的回路。它可以是由大地構成的間接回路，可以是由足夠長的金屬管線與大地間形成的分布電容構成的容性回路，也可以是由線間短路故障點構成的直接回路。　　

　　發射機的信號用直連線直接施加到目標金屬管線（停電金屬管線）上即直連法。直連線分紅、黑兩線，紅線接到金屬管線的某一根線上，黑線是儀器工作地線，應單獨可靠接地。為保證信號在線路中單向可靠傳輸，要求至少斷開目標金屬管線的一端地線，使信號以間接回路或容性回路的方式通過大地回流。

接收機工作模式：　　

　　當金屬管線被施加信號后，金屬管線上就有了電流，同時電流又產生磁場輻射到金屬管線周?chē)?。磁?chǎng)的頻率與被施加信號頻率一致，強弱是以金屬管線為圓心遞減向外輻射，方向是輻射圓周上某點的切線方向。接收機通過內部天線，分別接收金屬管線輻射出來的磁場信號或泄漏的電場信號，可用五種不同的頻率工作模式處理，把信號的強弱變化提示給操作者。　　

　　電纜路徑儀主要就是有信號發射機和接收機組成的，電力工作者在使用該儀器之前，需要先了解其主要的工作原理，這樣才能更好的發揮儀器的功能，快速找到電纜故障點，盡快排除故障，保障電力供應。　　

以上關于電纜路徑儀的相關工作原理分享，希望能夠對各位朋友有所幫助。
