測試波形分析與定標

若故障點距測試端很近（15－20米以下），沖閃測試時，測試波形如圖6.7所示

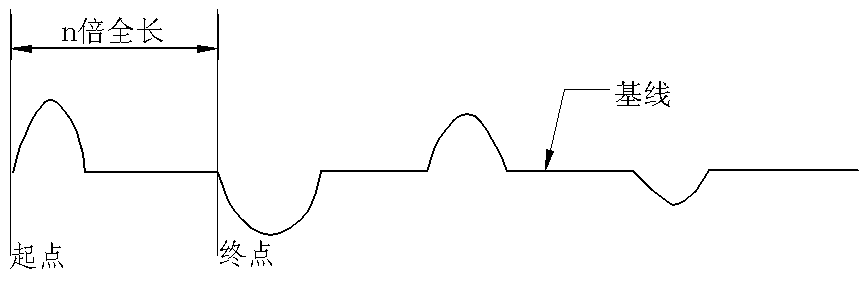

　　　　　　　圖6.7 近端故障沖閃測試波形

波形特點：近端故障用閃絡法測試時，其波形特點為；測試波形為正負交替的余弦大振蕩波形，并且二波形間距離大于電纜全長，為電纜全長數(shù)倍。

遇到近端反射波形時，說明故障點離測試端不遠。要精確測試，有以下幾種方法：一是到另一端測試；二是用標準長度電纜（如50米或100米）與被測電纜相連接測試，在測試距離后，測試距離減去所加電纜長度，即為故障點至測試端距離；三是用好相與故障相在遠端相接，將測試信號加在好相進行測試。

總之，對各種電纜故障測試過程中，正確地分析波形，是快速完成粗測定點的關鍵。不論故障波形多么復雜，歸納起來，不外乎上面講到的各種測試波形的變形。詳細波形分析方法可參閱我所輔導資料《電力電纜故障測試技術與測試實例波形分析》一書。
