測試波形分析與定標(一）

電纜故障探測時，首先必須熟練掌握設(shè)備操作方法；其次，必須能對各種測試波形進行分析，準確確定光標起點、終點。

下面就對各種測試波形特點及定標方法做簡要介紹?。?/span>

低壓脈沖法測試開路故障（測全長、測速度）波形

低壓脈沖法測開路斷線故障，或者用電纜好相測全長、測速度（相線開路）時，測試波形如圖6.1所示。

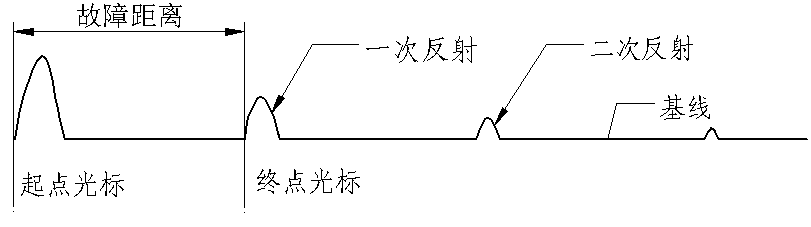

　　　　　　　     　圖6.1   　低壓脈沖測全長波形

波形特點：發(fā)射脈沖與一次反射，二次反射等各反射波形都為正脈沖波形。

定光標方法：光標起點定在發(fā)射脈沖上升沿與基線交點處，光標終點定在一次反射脈沖上升沿與基線交點處。
