聲磁信號同步接收定點法

1.利用脈沖磁場的異常變化進行故障定點

由于在地面上接收到的磁場主要是在電纜外皮與大地之間環流產生的，在故障點前后脈沖磁場沒有明顯的變化,所以一般不能從脈沖磁場的波形變化來確定故障點的位置。但個別情況下，如在電纜故障點護層存在嚴重的燒穿或故障點在接頭位置上時，故障點放電電流產生的地面上磁場可能有較明顯的異常變化，可以根據磁場的這一異常變化來確定故障點的位置。

2.利用磁、聲時間差估計故障點位置

現場測試時，往往已聽到故障點放電聲音了，但仍然不能最后精確地斷定故障點在何處，特別是當電纜敷設在鋼管或管道里邊時，困難更大。通過檢測磁、聲信號的時間差，可以解決這一問題。由于磁場信號傳播速度快，一般從故障點傳播到儀器探頭放置處所用的時間是微秒級，可忽略不計；而聲音傳播速度慢，傳播時間在毫秒級；因此，可根據探頭檢出的磁、聲信號的時間差，判斷故障點的遠近，測出時間差最小的點，即故障點。應該指出，由于很難知道聲音在電纜周圍介質中的傳播速度，所以不可能根據磁、聲信號的時間差，準確地知道故障點與探頭之間的距離。

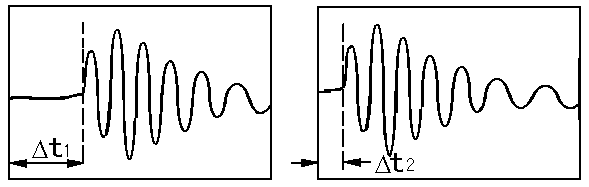

圖7.4  儀器記錄下的放電聲音信號

圖7.4給出了儀器探頭在故障點附近兩點檢測到的故障點放電聲音信號，儀器是被脈沖磁場信號觸發后開始記錄聲音信號的。從圖上明顯看出了磁、聲信號出現的時間差Δt1與Δt2,由于第二個點靠近故障點,所以Δt2<Δt1。

最新型的聲磁同步定點儀已經能夠自動計算聲磁時間差（聲磁延時值），用數字的形式在屏幕上顯示，不需要手工標定聲音波形的起始點，使用更為方便。
